树莓派学习笔记（五）：交叉编译

交叉编译

交叉编译的概念

所谓编译，是指根据编辑好的源代码，生成本平台可直接执行的文件（比如gcc编译C语言，默认生成的a.out，使用./a.out即可运行），这种方式适用于本平台有足够的资源和条件时使用。

但当目标平台没有充足的资源，无法安装、运行编译工具，甚至操作系统时，我们必须先在有条件的平台上进行编译，将可执行文件复制到目标平台运行。

比如C51单片机内存极小，根本无法运行操作系统，更别提安装编译器了。其主板运行的机器指令等，也和windows不同。质我们总是在windows平台上的IDE：Keil中编写源代码，编译生成hex文件，再通过stc-isp工具将其下载（烧写）到单片机上。

那么，树莓派内存空间大，可以运行Ubuntu、Debian、Android甚至windows，也需要交叉编译吗？

答案是肯定的。要知道，操作系统本身也是软件，也需要源代码编译生成。当工程师刚刚设计好硬件部分，此时树莓派还没有运行操作系统的能力。一个平台/主机的运行，至少需要两样东西：bootloader和操作系统核心。因此要进行产品测试，编译适合树莓派运行，适配树莓派硬件特点的操作系统版本后，产品才能发布上市。

交叉编译涉及到的两个基本对象：宿主机（host）和目标机（target），其中

  • 宿主机指编辑和编译程序的平台，一般是基于X86的PC机，通常也被称为主机。
  • 目标机是用户开发的系统，通常都是非X86平台。host编译得到的可执行代码在target上运行。

交叉编译工具链的安装

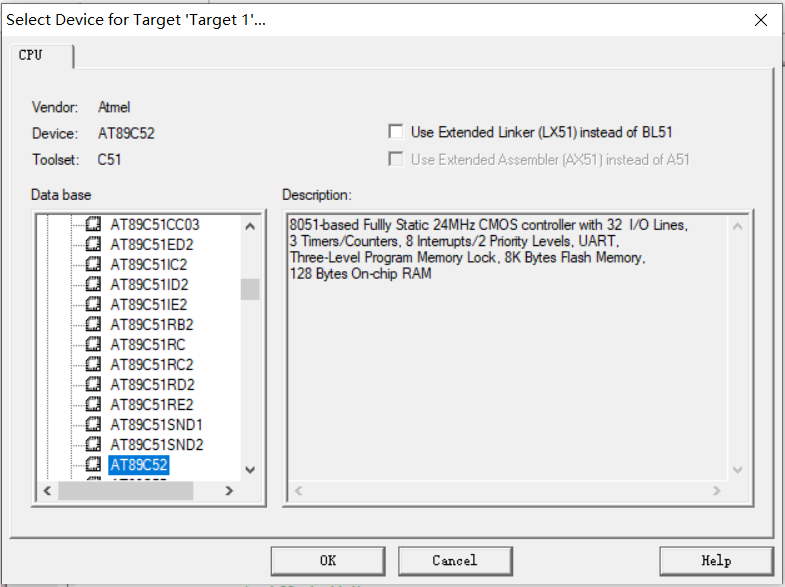

不同平台使用的指令集不同，交叉编译工具链也就不同。因此目标平台是什么，在宿主机平台上编译的时候就要选择正确（比如C51课程阶段Keil创建工程时就要选择目标设备为AT89C52）

树莓派平台的交叉编译，由树莓派官方提供了工具链，源码地址：raspberry-tools。通过git clone到本地（宿主机，编译的机器，这里我用的是另一台ubuntu64位系统的ECS）后，进入如下目录：tools-master/arm-bcm2708，

如果宿主机是64位版本选择gcc-linaro-arm-linux-gnueabihf-raspbian-x64，如果是32位选择gcc-linaro-arm-linux-gnueabihf-raspbian。

以64位系统为例，其提供的gcc程序为bin/arm-linux-gnueabihf-gcc-4.8.3，

我们使用tools-master/arm-bcm2708/gcc-linaro-arm-linux-gnueabihf-raspbian-x64/bin/arm-linux-gnueabihf-gcc-4.8.3即可调用4.8.3版本的的gcc进行编译

如果嫌上面的路径太长太深，不愿意一步一步进到具体路径，可以设置环境变量：

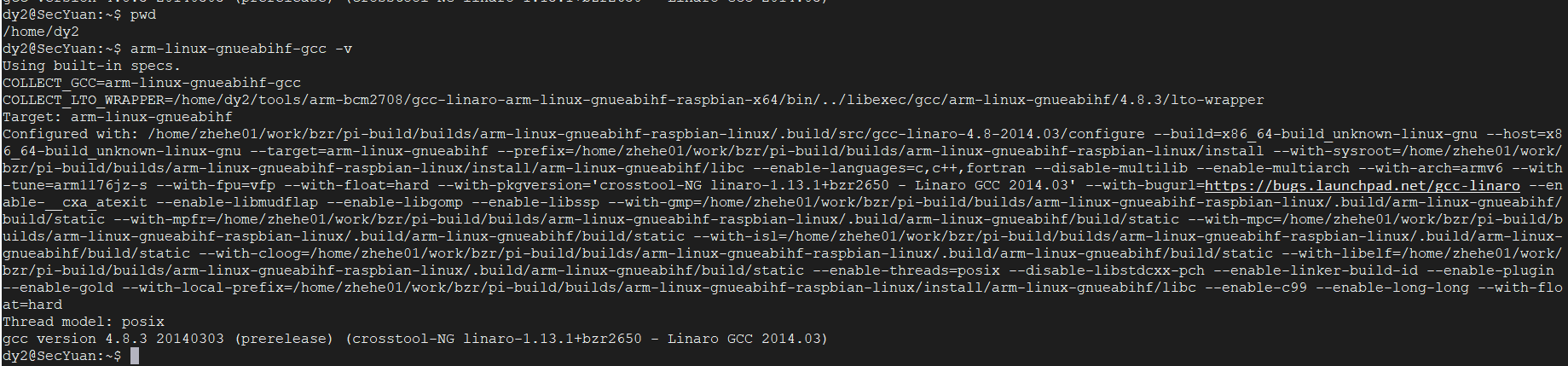

  • 修改环境变量：export PATH=$PATH:上面的gcc程序路径写到bin，便可直接在任意目录使用arm-linux-gnuabihf-gcc命令：

  • echo export PATH=$PATH >> ~/.bashrc;source ~/.bashrc ，将临时的环境变量写入文件这样就不会丢失

交叉编译小实例：基于socket的聊天应用编译

在Linux系统编程课程阶段，我们学习了网络编程，这里以基于socket实现的聊天服务器（及其客户端）为例，在宿主机（ubuntu18.04）上交叉编译可在树莓派运行的可执行文件

首先是源码，服务端：

点击展开
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
//server.c
#include <stdio.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>
int main(int argc, char **argv)
{
	int s_fd;
	int c_fd;
	int n_read;
	char readBuf[128];
	char msg[128]={0};
	int mark=0;

	struct sockaddr_in s_addr;
	struct sockaddr_in c_addr;

	//1. socket
	s_fd = socket(AF_INET, SOCK_STREAM, 0);
	if(s_fd == -1){
		perror("socket");
		exit(-1);
	}

	s_addr.sin_family = AF_INET;
	s_addr.sin_port = htons(atoi(argv[2]));
	inet_aton(argv[1],&s_addr.sin_addr);
	//注意格式，不能使用s_addr.sin_addr.inet_aton(argv[1])……

	//2. bind
	bind(s_fd,(struct sockaddr *)&s_addr,sizeof(struct sockaddr_in));

	//3. listen
	listen(s_fd,10);
	//4. accept
	int clen = sizeof(struct sockaddr_in);
	while(1){
		c_fd=accept(s_fd,(struct sockaddr*)&c_addr,&clen);
		if(c_fd==-1){
			perror("accept");
		}
		mark++;
		printf("get connection, %s\n",inet_ntoa(c_addr.sin_addr));

		if(fork() == 0){
			if(fork()==0){//create child to input
				while(1){
					sprintf(msg,"No.%d client connection still ok",mark);
					write(c_fd,msg,strlen(msg));
					sleep(10);
				}
			}
			while(1){
				memset(readBuf,'\0',sizeof(char)*128);
				n_read=read(c_fd,readBuf,128);
				if(n_read==-1){
					perror("read");
				} else if(n_read>0){
					printf("\nget msg:\n<<<%s\r\n",readBuf);
				}
			}
			break;
		}
	}
	return 0;
}

客户端：

点击展开
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
//client.c
#include <stdio.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>

int main(int argc, char **argv)
{
	int c_fd;
	int n_read;
	char readBuf[128];

	char msg[128]={0};
	struct sockaddr_in c_addr;

	memset(&c_addr,0,sizeof(struct sockaddr_in));

	if(argc != 3){
		printf("param is not good\n");
		exit(-1);
	}

	//1. socket
	c_fd = socket(AF_INET, SOCK_STREAM, 0);
	if(c_fd == -1){
		perror("socket");
		exit(-1);
	}

	c_addr.sin_family = AF_INET;
	c_addr.sin_port = htons(atoi(argv[2]));
	inet_aton(argv[1],&c_addr.sin_addr);
	//2.connect
	if(connect(c_fd, (struct sockaddr *)&c_addr,sizeof(struct sockaddr)) == -1){
		perror("connect");
		exit(-1);
	}
	printf("connected ...\n");
	//int mark = 0;
	while(1){
		if(fork()==0){//子进程，一直输入
			while(1){
				memset(msg,0,sizeof(char)*128);
				printf(">>>");
				gets(msg);
				write(c_fd,msg,strlen(msg));
			}
		}

		while(1){//主进程，从服务器取消息
			memset(readBuf,'\0',sizeof(char)*128);
			n_read=read(c_fd,readBuf,128);
			if(n_read == -1){
				perror("read");
			} else if(n_read>0) {
				printf("\nget msg<<<%s\n\r",readBuf);
			}
		}return 0;
	}
}

可以看到，两种gcc编译结果不同，使用arm-linux-gnueabihf-gcc编译得到的可执行文件目标平台为arm，才能在树莓派上运行。

接着在树莓派上使用scp命令将编译好的可执行文件下载到开发板，并运行：

1
2
scp username@ip:path-to-the-file target-path
./chat-client

运行效果如上所示

带wiringPi的交叉编译

前面在树莓派上利用wiringPi库开发过一些应用，那么假如我们树莓派的操作系统还没有准备好，就只能在宿主机上提前编译好。wiringPi也是如此，之前在树莓派上下载了wiringPi源码，并通过gcc，build了适合树莓派的特制版本，宿主机上要想获取wiringPi库进行相应外设开发，同样也需要下载源码、使用gcc进行build。

这就导致一个问题：树莓派上的gcc和宿主机上的gcc目标平台并不相同，宿主机上的gcc适用于x86平台，编译出的wiringPi库自然也只能用于x86的操作系统，那还怎么进行下一步的交叉编译呢？

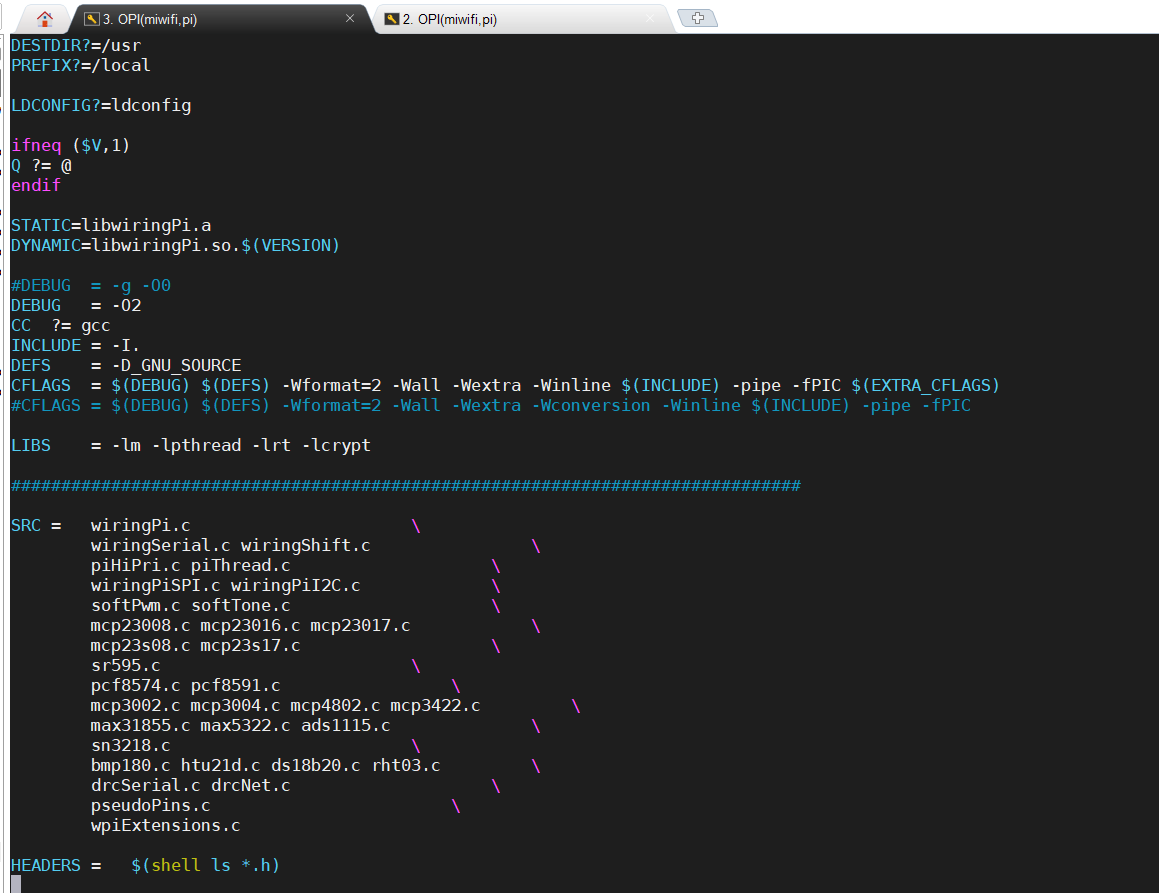

wiringPi的Makefile，指定gcc为编译器：

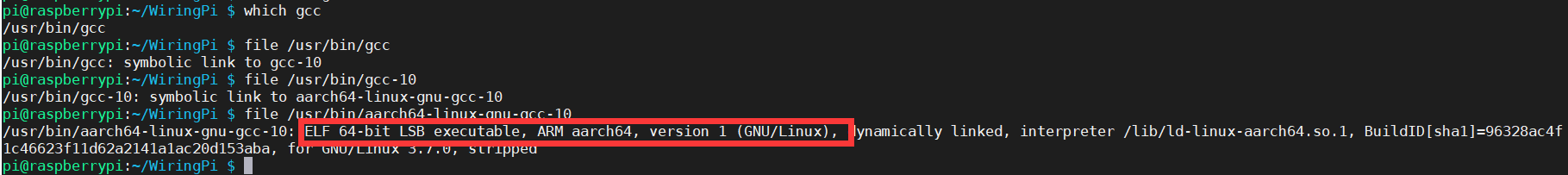

树莓派的gcc，目标平台是arm64：

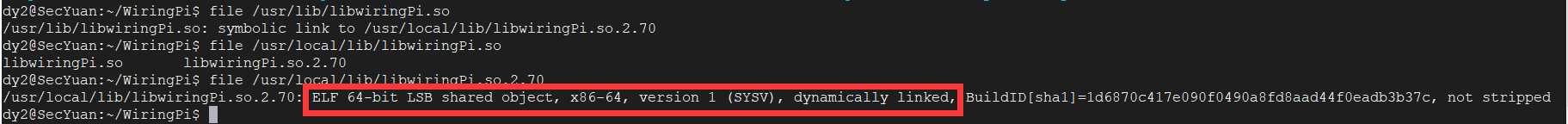

宿主机编译安装的wiringPi，目标平台是x86-64：

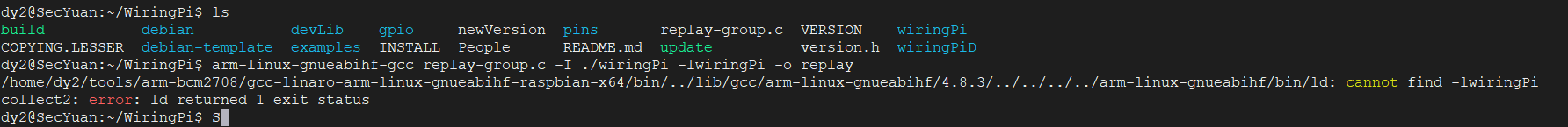

如果强行使用x86平台的wiringPi进行交叉编译，会报错（即使强行去修改Makefile中的gcc，编译出来的版本依然不能用）：

那这种情况下有两种思路：

第一种，“就地取材”，既然我们之前已经编译好了树莓派能用的wiringPi，直接将其拿到宿主机去用即可

  • 树莓派上执行scp /usr/lib/libWiringPi.so.xxx user@host:target-path，将动态库拷贝到宿主机
    • 可以使用ln -s target llinkname 的格式创建一个软链接，方便链接时名字的简洁。关于硬链接与软链接的概念和区别具体参考https://www.cnblogs.com/zhangna1998517/p/11347364.html，主要有以下几点：
    • 软链接是”真正的“链接，类似于一个不占磁盘空间的指针，只存放位置信息；硬链接像目标文件的备份，内容随目标文件变化而变化，相比软链接可以防止用户误删文件。硬链接通过索引节点实现，只有当文件及其所有硬链接都被删除，相应的磁盘空间才会被释放。
  • 在宿主机上使用arm-linux-gnueabihf-gcc file.c -I path-to-wiringPi -Lpath-to-library -lwiringPi -o target的命令进行交叉编译
  • 编译好后使用方式和上面socket聊天应用一样，复制到开发板直接运行即可。

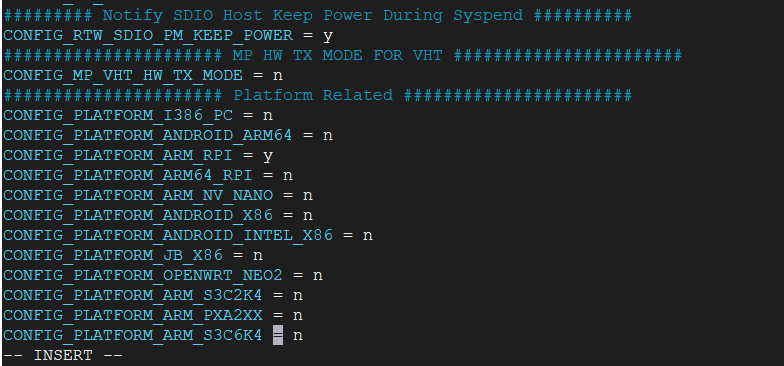

第二种方式，更加彻底、符合常规：那就是在安装外设库的时候配置目标平台，但由于这个wiringPi并没有支持配置，因此没有展示
